动力电池包铜排核心设计要点2026-04-14

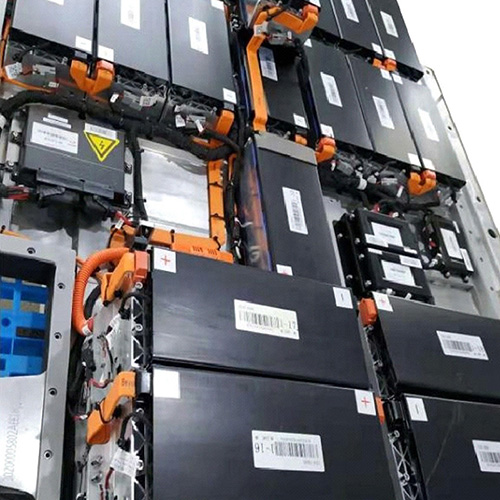

动力电池连接铜排是电池包（Pack）的“大动脉”，其设计直接决定电池系统的安全性、可靠性、性能与成本，核心设计要点及注意事项精简如下：
一、核心设计要点
1. 电气性能（核心中的核心）
载流与温升：按系统持续/峰值电流计算截面积，持续电流密度1.5~3 A/mm²，确保温升≤40K（结合环境散热）。
低阻与一致性：选用高导电率紫铜（C1100，导电率≥100% IACS），最小化接触电阻，保障电芯电压平衡。

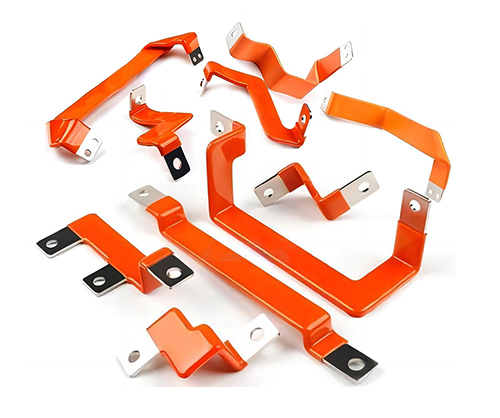

电压与绝缘：匹配系统电压（400V/800V），预留足够电气间隙、爬电距离，做好绝缘防护（绝缘胶带、支架），杜绝短路。
2. 机械性能与连接可靠性
抗振与强度：符合ISO 16750标准，设计合理支撑点，避免振动共振导致疲劳断裂。
连接方式：激光焊接（可靠不可拆）、螺栓连接（可拆卸，严控扭矩+防松）、超声焊接（适配薄片结构）。
柔性设计：应对电芯充放电“呼吸效应”，长跨距或需补偿误差时，采用叠层/编织带式柔性铜排，吸收应力。
3. 热管理
散热设计：利用铜排传导热量至冷却系统，大电流区域可增设散热片。
热失控防护：精准设计铜排窄颈，实现熔断功能，切断故障单元，防止风险蔓延。
4. 材料与工艺

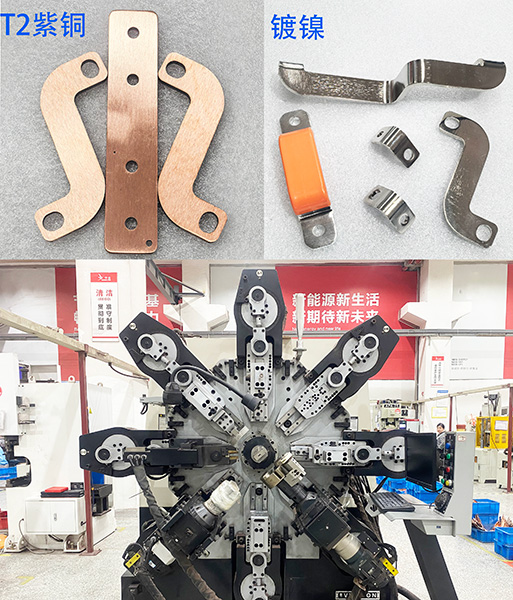

基材与镀层：优先紫铜（T2），镀层选镀锡/镀银（降阻抗氧化）或镀镍（耐腐耐磨），表面必须镀层防氧化。
制造工艺：严控冲压、折弯精度（无毛刺、无开裂），保持表面清洁，避免油污指纹增大接触电阻。
二、关键注意事项
EMC电磁兼容：正负极铜排紧密并行或采用层叠母排，减小回路电感，降低电磁干扰。
腐蚀防护：避免铜排与异种金属直接接触，通过镀层、密封圈隔离，应对电池包内复杂环境。
公差适配：设计腰型孔、柔性段，容纳电芯极柱、模组安装公差，避免装配应力。
可制造与可维修：兼顾生产工艺性，易损部件采用可拆卸连接。
认证测试：符合GB 38031、UN 38.3等标准，完成温升、振动、绝缘、盐雾等全套测试。
三、总结
铜排设计需遵循“需求输入→初版设计→细节优化→仿真分析→工艺装配→测试验证”流程，且需与电芯、BMS、热管理等系统协同，才能实现最优性能。
-
